液状化調査に対応した簡易で新しい地盤調査技術

ただ、これらはそもそも丸い形の調査の孔にほぼ同じ太さの丸いパイプを差 し込む作業ですので、孔壁とパイプとの挿入抵抗によって途中でまともには入らなくなる、というような問題がありました。 また、たいへんな重労働を乗り切って土を取ったつもりで地上に上げてみたら、中身がほとんどこぼれて無くなっていたり 明らかにいろいろな深さの土が混入していた、というような有様でした。

そのようなわけで、土の採取と分析がどうしても 必要となる液状化調査は戸建住宅においてはほとんど実施されてきませんでした。この解決には、まず第一に挿入性を向上させる必要があると考えました。サイズを変えたり、さまざまな形を試すなどの試行錯誤の中、ある時、器具の形を思い切って四角柱にしてみました。すると、従来は挿入不能となるようなしまった砂地盤でもスムーズに深くまでの挿入が可能となりました。それだけでなく 、例えば1メートルごとに複数の器具を連結しても楽に挿入できるようになりました。

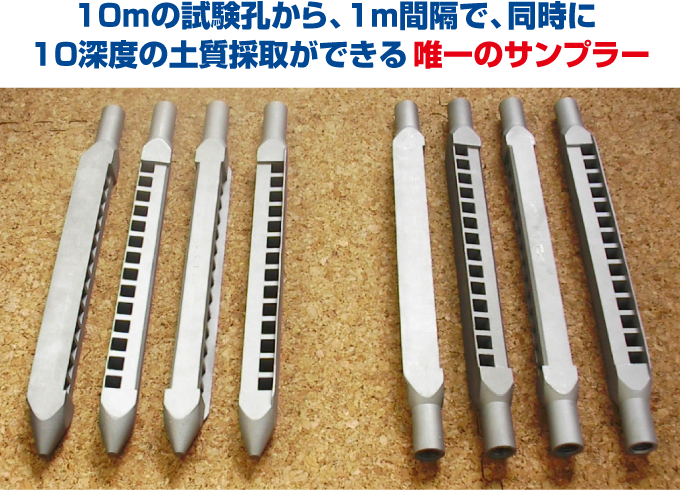

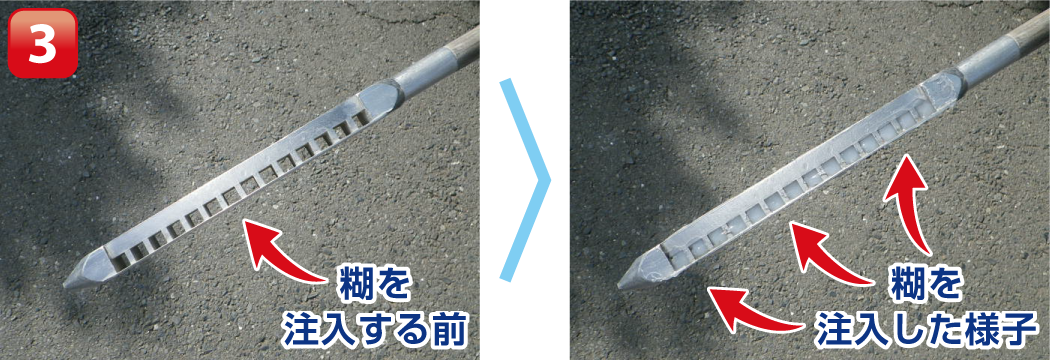

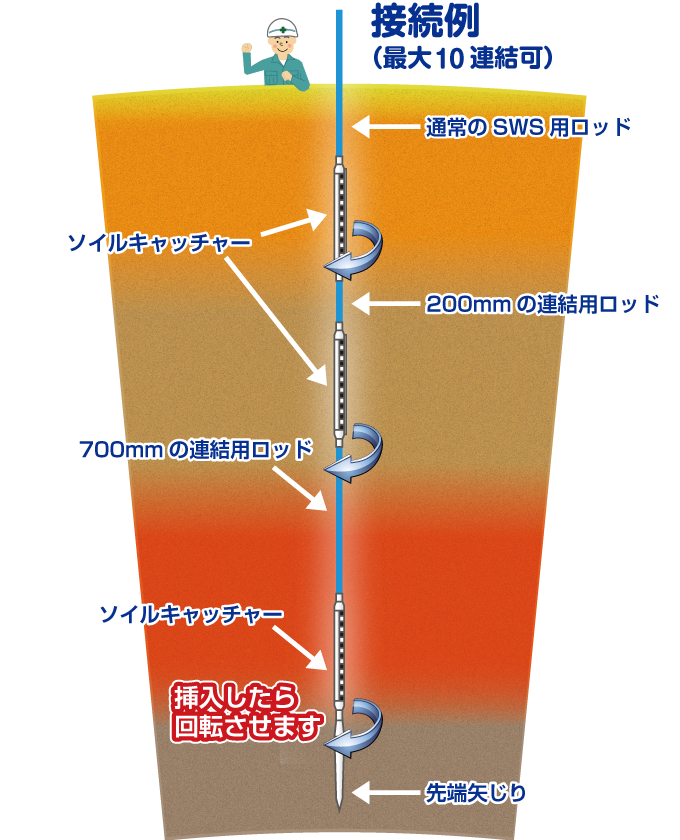

これによってスウェーデン式サウン ディング試験の最大深度、10mの深さまで1メートルごとの土を一度で同時に採取できるようになりました。必要な場合は50cm間隔も可能です。これをソイルキャッチャーαと名づけました。 ソイルキャッチャーαの土の格納部分は1cm角の穴を14個並べました。この穴は土の入口と出口の両方が開放されています。 ここには挿入する前にあらかじめデンプン糊を注入します。（写真3）

次に、同じ孔を利用して地下水位をはかります。

このとき、孔の中は直前の採取作業で乱され、崩れてところどころ埋 まっている場合があります。また、植物の根、地中のゴミや小石といった障害物は地盤調査の現場では日常茶飯事です。従来の手法ではそれらの障害を排除するため、有孔管で作られたケーシングパイプを調査孔に押し込んで設置し、時間を置き 、水位が安定するまで待ち、そのあとようやく電線のような水位計を垂らして水位を確認する、という手間と労力と時間のか かる手順がとられていました。

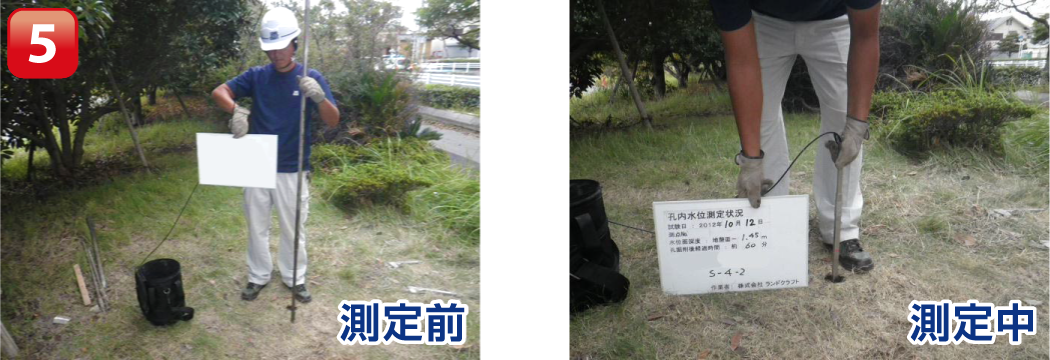

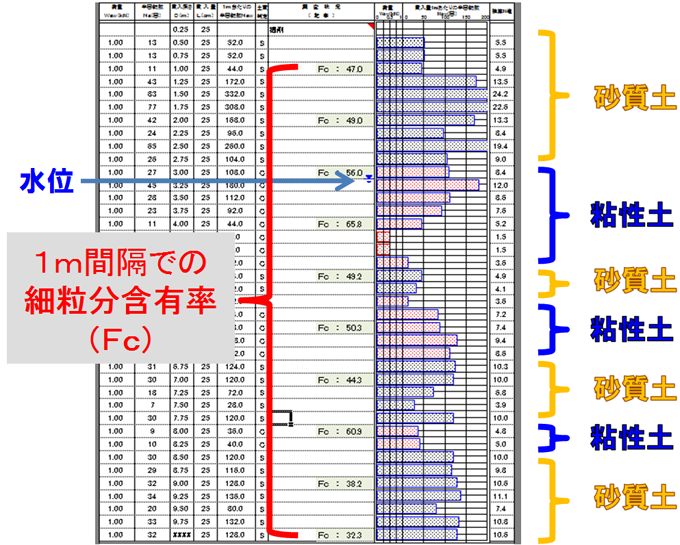

これに対し、地下水チェイサーと名づけたこの水位計では伸縮自在な角パイプの中に水位センサーを装着しました。これによって孔が埋まっていてもそれを貫いて地下水に到達、迅速に測定ができるようになりました。（写真5）こうして得られた土の種類・地下水の深さなどの情報とともに、サウンディングによる地盤の硬さの記録とあわせて検討することで液状化判定が迅速簡易に低コストで実現します。 この技術は実務に導入して容易で精度良く実施することができる方法です。 今後は住宅地盤などの液状化対策の進展、そして広く社会の防災・減災に役立つ技術として活用していただけるよう、普及のための努力を重ねて行く決意です。
